電氣設備必須正確標記ANSI Z535.4-2011

更新：2023年 4月 25日

發布者:天粵印刷Lily

了解標簽和標牌的規范、標準和要求。

了解記錄和標記電氣設備的最佳實踐。

提供配電系統文檔的解決方案和技巧。

一致的文檔是電氣工程師和設施操作員的重要安全策略。設施工作人員應易于理解電氣設備的操作程序，工程師在設計期間應考慮實施標簽的方法。弧閃數據和過流保護裝置 (OCPD) 設置的記錄方法會影響設施操作員對故障情況做出響應的速度。此外，配電配置和故障數據應該是設施人員和設計人員共同維護的動態文檔的一部分。

為什么電氣設備必須貼標簽？

標簽和文檔的策略部分由適用的代碼要求驅動。查找要求的一個明顯位置是NFPA 70E-2015：工作場所電氣安全標準，第 130.5(C)(2)(D) 條。本部分規定了所需的標簽信息類型，包括可用的入射能量和個人防護裝備 (PPE) 類別。這些要求在 NFPA 70-2017 中得到回應：國家電氣規范 (NEC), 第 110.16 條。這兩個部分都解決了提供描述性設備標簽的第一個原因：為了人員安全。2017 NEC 第 110.21 條列出了額外的標簽要求。這些要求適用于現場應用的標記和標牌。ANSI Z535.4-2011：產品安全標志和標簽在 NEC 第 110.21 條中引用，并提供了標志的具體指南。工程師應確保設計規范中列出的標簽要求與 ANSI 標準規定的要求不沖突。ANSI 區分了幾個常用詞背后的含義以及何時適合使用它們。

2017 年 NFPA 70 第 110.34(C) 節中要求的“危險”標簽示例，其中要求包含標稱電壓大于 1,000 V 的設備的房間在入口處貼上標有“危險—高壓—請勿進入”的標志” 可以在 ANSI 中參考此標牌的詳細信息。圖 1 中描述的流程圖源自 ANSI Z535.4-2011，圖 E2。此流程圖可以幫助設計人員或設施人員確定選擇哪個信號詞以及分配給每種危險情況的顏色代碼。

OSHA 標準 29 CFR 1910.144-2007，用于標記物理危險的安全顏色代碼，定義了用于標記危險的安全顏色代碼。紅色指定用于防火設備、危險或“停止”。黃色被指定用于警告和標記與墜落或絆倒相關的物理危險。OSHA 標準 29 CFR 1910.145-2013，事故預防標志和標簽規范，包括用于防止事故發生的標志和標簽規范，并指示設施告知人員顏色代碼和措辭的意圖。OSHA 參考了 ANSI 的顏色代碼并添加了生物危害的定義。

ANSI Z535.4-2011 中的其他標牌指南包括文本對齊和文本排列、信息順序、語法、文本字體和大小、字母間距和行間距以及多語言排列。商業軟件可用于開發符合 OSHA、ANSI 和 ISO 規定的標牌。表 1 參考了 ANSI Z535.4-2011，并根據觀看距離說明了推薦的字體大小。

字體大小的指導方針與消息被認為清晰的距離直接相關。如果消息描述的是危險情況，則從危險區域外應該清晰可見。不利的閱讀條件可能是由光線不足或視角不佳引起的。這些是設計師和設施人員應用的重要方面。設計師應指定足以識別危險和閱讀標志的照明水平。

標簽的第二個原因是提供信息。雖然安全標簽旨在識別危險，但信息標簽可幫助設施了解設備的連接方式并提供正確操作的說明。信息標簽可能是代碼要求的，應設施的要求，或由設計者指定以增強理解。信息標牌的一個常見應用是根據 NEC 2017 第 517.19 條的要求在插座面板上識別面板名稱和電路編號。根據NFPA 99-2015：醫療保健設施規范，需要使用插座面板顏色來識別與緊急分支的連接, 第 6.4.2.2.6.2(C) 條。插座蓋板標簽的詳細信息由設計工程師指定，應與設施所需的命名配置和標簽類型相協調。此外，如 2017 NEC 110.21(B)(3) 條所述，用于標簽的材料類型應適合環境。當環境條件可能導致標簽粘合劑失效時，雕刻蓋板是一種選擇。

面板/電路信息標簽不限于插座。任何面板或設備都應該有一個標簽，以標識可以斷開電源的位置（見圖 2）。在決定標簽細節時，應考慮上鎖掛牌程序。設備標簽可能包括電壓、電源板名稱和電源板位置（如果在設施的其他地方）。機械設備標簽還應包括控制的類型和位置。轉換開關標簽應標識兩種電源（見圖 3）。變壓器標簽應包括主要和次要連接的面板名稱。帶有饋通導體的配電盤應包括標識哪些其他配電盤或負載受斷電影響的標簽。接線盒應包括面板和電路編號。諸如此類的標簽將提高停工的安全性，并使設施工作人員能夠?qū)νｋ娮龀隹焖俜磻?yīng)。遵守UL 969-2017：應為不干膠標簽指定標記和標簽系統標準。

在某些情況下，顏色編碼是必需的。例如，NEC-2017 第 760.41 條要求在為火警面板和電源提供服務時，斷路器手柄為紅色。使用的信息顏色代碼可能與 ANSI 顏色代碼沖突以指示危險。OSHA 29 CFR 1910.145 支持將紅色編碼用于火警導管和接線盒蓋的概念。使用時，管道和接線盒標識應結合顏色和文本以符合校園或設施標準。彩色導管是一種經濟實惠的方式，可在現場快速識別相關系統。如果設施尚不存在顏色編碼標準，設計人員可以討論在當前項目中實施新標準。這些討論有助于在設計師和設施人員之間建立關系，

分發文檔

設施準確記錄以下配電系統屬性非常重要：

弧閃值。

可用的故障電流計算。

選擇性協調研究結果和相關的 OCPD 設置。

立管圖或單線圖。

面板位置（平面圖）。

使這些記錄保持最新對于維持安全的操作條件是必要的。NFPA 79-2015：工業機械電氣標準，第 700.5(E) 條，要求根據使用的 OCPD 設置標記面板短路電流額定值 (SCCR)。定期檢查現有 OCPD 設置是維護安全電氣系統的好主意。當由于改造項目或每五年（以先到者為準）發生系統更改時，應更新弧閃和 PPE 標簽。這項工作需要設計工程師與受影響設備的設施之間進行協調。施工文件不應使設施預算承擔研究費用，而應在項目中包括該范圍。

斷路器設置和相關的選擇性協調研究結果應視為更新期不超過每 5 年的動態文件。當工程師向所有者提供用于生成報告的軟件文件的電子副本時，這更容易實現。后續設計人員可以修改動態文檔，從而節省時間并有助于確保改造項目不會對現有系統產生不利影響。這些影響包括分布的變化，這將可用的故障電流水平增加到超過現有面板 SCCR 值的水平，或者選擇性協調的變化。后者可能會導致現有斷路器從熱磁脫扣器變?yōu)殡娮用摽燮鳎ㄒ郧罢J為不在項目范圍內）。電子跳閘斷路器，可調 瞬時、短時和長時跳閘設置，可能與現有面板總線布置或物理尺寸不兼容。工程師應在設計早期識別這些沖突，而不是在項目投標后依賴開關設備供應商的協調研究。要了解設計過程中的影響，工程師必須建立現有和新配電的電子模型。使用軟件對現有配電系統建模需要對所有系統屬性進行廣泛的現場分析，包括電線尺寸、電線長度、斷路器品牌/型號和斷路器設置。因為這項工作將超出改造項目的范圍，工程師和業主之間有必要進行討論，以協商將研究范圍作為附加服務。

除了更新計算外，配電系統的物理布置也應隨每個項目一起更新。雖然施工文件需要包含配電設備的投標和安裝所需的所有信息，但校園立管圖可以更簡單并提供互連信息（見圖 4）。這些圖應針對各種電氣分支進行顏色編碼。立管圖的排列可以按建筑物/翼樓和樓層確定面板位置，這些圖可以是 2-D 或 3-D 等距視圖。這些圖表通常是層疊的，位于主電氣室和分支電氣室中，以便在停電和故障情況下為設施人員提供快速參考。

另一種形式的文件是平面圖，它標識了配電盤和配電設備的位置。平面圖還應包含墻壁和建筑物分隔的防火等級。如果可能，應確定主要支線的路線。改造項目的設計者需要知道他們的工作將對現有系統和現有分布產生什么影響。當平面圖與現有立管圖和電子面板時間表相結合時，設計人員可以準確地確定新項目將對現有系統產生什么影響，并且設施可以快速訪問配電并為新員工提供參考。

改進文檔的建議

在電氣系統的設計過程中，設備命名法可以包括負載名稱、電源名稱、工作電壓或設備類型的任意組合。這導致了一組分段的縮寫，這些縮寫僅對設計它的工程師有意義，并且在使用它多年后，對維護人員也有意義。在設計電氣系統的命名法時，將設計引向簡單化。如果不能在 5 分鐘內解釋和理解命名約定，請進一步提煉。例如，使用 Main SWBD 312 而不是 DSM-310-TAN-MDP。

在進行弧閃研究時，準確命名每個斷路器非常重要。同樣，簡單是最好的。對齒輪內的斷路器和未來空間進行編號是將每個斷路器與其預期屬性相關聯的有用方法。準確識別用于獲取和部署設置的特定斷路器仍然是一個挑戰。與其強迫不情愿或毫無戒心的客戶改變文化，不如保持命名約定不變，并為每個破壞者分配一個序號。原因是在開發、讀取或設置斷路器設置時，參考斷路器 2 比參考 DSM-310-TAN-MDP UPS-2（參見表 2 至 5）容易得多。

這種斷路器編號技術有助于在選擇性協調調試或弧閃研究的最后階段開發、設置和測試斷路器。這些表格可以是配電板電路標簽校園標準的一部分，它應該是設施維護的電子文檔的一部分。這些表格可以包含用于選擇性協調、弧閃數據和 PPE 級別的斷路器設置。

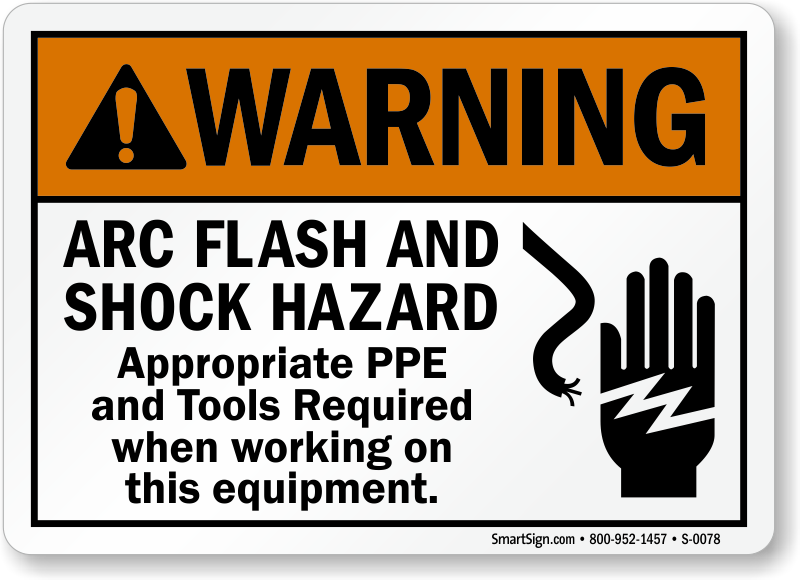

IEEE 1584-2002中定義了弧閃危害的標簽要求：IEEE 執行弧閃危害計算指南以及 NFPA 70E。這些要求包括危險分類以及能量計算的技術信息和所需的 PPE 級別。這些標準還參考了 UL 969 的標簽附著力和耐用性。圖 5 顯示了符合 IEEE 1584 的弧閃標簽如何使用 ANSI Z535 顏色和命名標識的示例。當不存在安全 PPE 時使用“危險”描述，這與 ANSI 建議的流程圖一致。

技巧和竅門

以下建議可以幫助電工做好工作：

斷路器設置表通常嵌入在報告中。但是，閱讀報告的人不會關心個別設置是什么，設置斷路器的人也不會關心報告。將設置表移至報告的背面，使其成為易于訪問的可移動附件。

報告為 8.5×11 英寸，這意味著斷路器設置表通常會塞滿相同的頁面大小。使用橫向布局可以使用更大的字體并仍然將所有信息放在一個標準頁面上?？紤]使用 11×17 英寸。大?。杭垙堈郫B成報告格式的足跡，但仍以清晰的格式容納所有信息。

斷路器設置表通常很寬，因為它們引用了相當多的信息。將它們?nèi)M縱向布局會強制使用小字體。將設置表旋轉為橫向布局，以便可以使用更大的字體。在光線充足的辦公室里，11 號或 12 號字體都可以。使用 14 號或更大字體的復印件，用于臨時照明和紙張可能折疊、起皺、臟污、潮濕或弄臟的場地。

現場和軟件之間最常見的錯誤是由于在軟件中讀取或拾取了不正確的斷路器框架或脫扣器。斷路器設置附件應盡可能多地包含有關斷路器本身的信息。任何差異都應反饋給軟件操作員和設計者。此外，不能低估特定設置的重要性。只需按一下設置撥盤或 DIP 開關，就可能決定是否佩戴足夠的 PPE。

在閱讀個人設置的同時參考手上的桌子和螺絲刀末端的斷路器很容易導致參考桌子上的錯誤單元格。錯誤地將單元格跳到相鄰的斷路器可能會徹底改變結果。為斷路器設置表中的交替列或行添加陰影有助于減少這種常見錯誤。

更改斷路器設置是另一個出錯的機會。除了顯示新設置外，還可以通過顯示以前的設置來解決此問題。大膽的變化有助于電工專注于重要的事情。跟蹤對設置所做的更改同樣重要，以便在需要時進行確認和調整。

一些斷路器使用機械刻度盤而不是電子按鈕。軟件中的設置并不總是使用與斷路器面上印刷的術語相同的術語。包括表盤命名法和時間設置值可以消除錯誤傳達或誤解。

斷路器時間設置的范圍可以從整數到小數。包括前導零有助于闡明何時需要小數而不是整數。例如，.1 很容易與 1 混淆；使用 0.1 以避免此錯誤。

文檔標準的實施是設計師和設施人員之間的合作努力。雖然代碼要求獨立于設計意見，但許多標簽選項是自愿的。無論設施的類型如何，安全改進都是可取的。標簽和識別方法在提高安全性和減少故障期間的停機時間方面起著關鍵作用。
